Мембранный исполнительный механизм(МИМ)

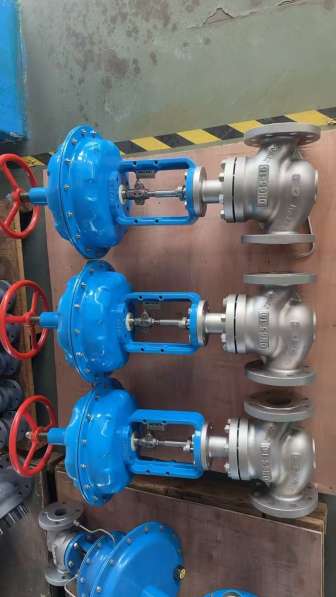

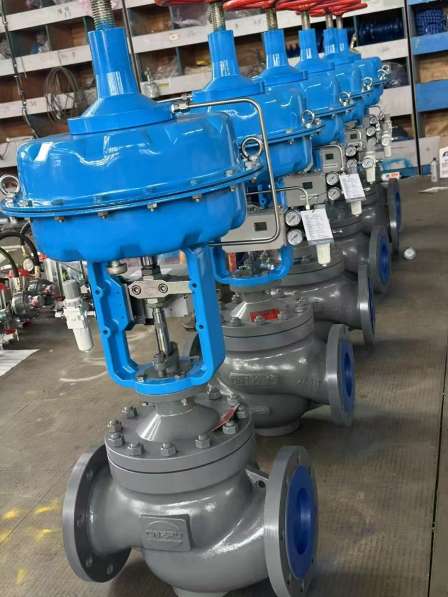

Мембранный исполнительный механизм типа LHA



Ⅰ. Обзор

МИМ мембранные исполнительные механизмы для управления запорной и регулирующей трубопроводной арматурой.

Мембранный привод типа LHA является приводным механизмом регулирующего клапана, который отличается небольшими размерами, малым весом и простотой в эксплуатации и обслуживании.

Мембранный привод типа LHA преобразует входное давление пневматического регулировочного устройства в изменение перемещения толкателя. Он соединен с корпусной частью регулирующего клапана для перемещения золотника в положение, соответствующее входному сигналу. Привод представляет собой многопружинный привод, который имеет компактную конструкцию и большое выходное усилие.



Ⅱ. Материал деталей

Крышка мембраны: углеродистая сталь, нержавеющая сталь

Мембрана: Этилен-пропиленовый каучук с нейлоновой тканью, нитриловый каучук с нейлоновой тканью

Толкатель: 2Cr13, 304, 316

Кронштейн: ZG25



Ⅲ. Технические показатели

Диапазон давления пружины: 20-100, 40-200кПа

Давление подачи воздуха: 140~300 кПа

Интерфейс источника воздуха: Rc1/4"

Температура окружающей среды: -30 ~ +70℃

Принадлежности: позиционер, редуктор давления с фильтром, запорный клапан, переключатель хода, маховик и т.д.



Ⅳ. Тип действия:

Принудительный тип: LHA1D, LHA2D, LHA3D, LHA4D

Реактивный тип: LHA1R, LHA2R, LHA3R, LHA4R

Внимание:

1. Привод принудительного действия: давление подаваемого воздуха в воздушной камере увеличивается, и толкатель привода перемещается вниз.；

2. Реактивный привод: давление подаваемого воздуха в воздушной камере увеличивается, и толкатель привода перемещается вверх.



Ⅴ. Габаритные размеры

Привод
